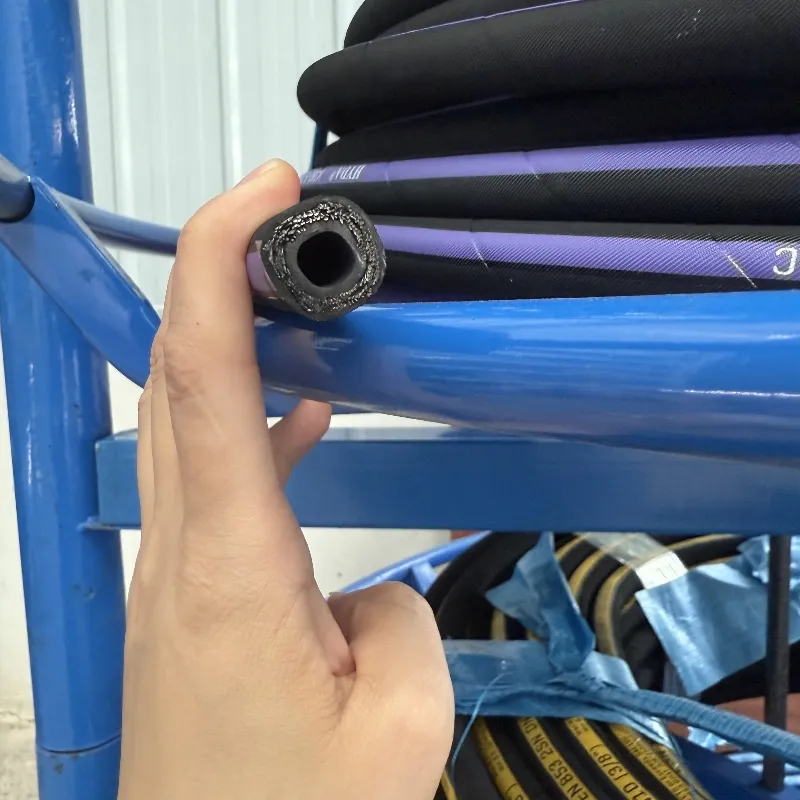

H381 Шланги HYDA
H381 Двухслойный шланг с стальной оплеткой ISO 1436 ТИП 2SN / SAE 100R2 ТИП AT / DIN EN 853 ТИП 2SN Подходящие среды: гидравлические жидкости на нефтяной основе, водно-гликолевые смеси, смазочные масла, воздух и вода. Для применения с давлением воздуха свыше 1,7 МПа шланг требует армирования с...
Описание
маркер
H381
Двухслойный шланг с стальной оплеткой
ISO 1436 ТИП 2SN / SAE 100R2 ТИП AT / DIN EN 853 ТИП 2SN
Подходящие среды: гидравлические жидкости на нефтяной основе, водно-гликолевые смеси, смазочные масла, воздух и вода. Для применения с давлением воздуха свыше 1,7 МПа шланг требует армирования с игольчатой прошивкой.
Внутренний резиновый слой: синтетический каучук.
Армирующий слой: два слоя стальной проволочной оплетки.
Внешний резиновый слой: синтетический каучук.
Диапазон температур: от -40 °C до +100 °C.
Исключения:
Воздух: максимально +70 °C.
Вода: максимально +85 °C.
Технические характеристики
| Технические характеристики | Внутренний диаметр шланга |
Наружный диаметр армирующего слоя
|
Наружный диаметр шланга
Толщина наружного резинового слоя
|
Максимальное рабочее давление | Испытательное давление | Минимальное давление разрыва | Минимальный радиус изгиба | Эталонный вес | ||||
| РАЗМЕР | Минимальный | максимум | Минимальный | максимум | максимум | Минимальный | максимум | |||||
| в | Мин | Макс | Мин | Макс | Макс | Мин | Макс | МПа | МПа | МПа | мм | килограмм на метр |
| 3/16-1 | 4.6 | 5.4 | 9.0 | 10.0 | 12.5 | 0.8 | 1.5 | 25.0 | 50.0 | 100.0 | 90 | 0.20 |
| 1/4-1 | 6.2 | 7.0 | 10.6 | 11.6 | 14.1 | 0.8 | 1.5 | 22.5 | 45.0 | 90.0 | 100 | 0.23 |
| 5/16-1 | 7.7 | 8.5 | 12.1 | 13.3 | 15.7 | 0.8 | 1.5 | 21.5 | 43.0 | 85.0 | 115 | 0.28 |
| 3/8-1 | 9.3 | 10.1 | 14.5 | 15.7 | 18.1 | 0.8 | 1.5 | 18.0 | 36.0 | 72.0 | 130 | 0.33 |
| 1/2-1 | 12.3 | 13.5 | 17.5 | 19.0 | 21.4 | 0.8 | 1.5 | 16.0 | 32.0 | 64.0 | 180 | 0.40 |
| 5/8-1 | 15.5 | 16.7 | 20.6 | 22.2 | 24.5 | 0.8 | 1.5 | 13.0 | 26.0 | 52.0 | 200 | 0.48 |
| 3/4-1 | 18.6 | 19.8 | 24.6 | 26.2 | 28.5 | 0.8 | 1.5 | 10.5 | 21.0 | 42.0 | 240 | 0.62 |
| 1-1 | 25.0 | 26.4 | 32.5 | 34.1 | 36.6 | 0.8 | 1.5 | 8.8 | 17.5 | 35.0 | 300 | 0.91 |
| 11/4-1 | 31.4 | 33.0 | 39.3 | 41.7 | 44.8 | 1.0 | 2.0 | 6.3 | 13.0 | 25.0 | 420 | 1.18 |
| 11/2-1 | 37.7 | 39.3 | 45.6 | 48.0 | 52.1 | 1.3 | 2.5 | 5.0 | 10.0 | 20.0 | 500 | 1.42 |
| 2-1 | 50.4 | 52.0 | 58.7 | 61.7 | 65.5 | 1.3 | 2.5 | 4.0 | 8.0 | 16.0 | 630 | 1.90 |
| 3/16-2 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 0.8 | 1.5 | 41.5 | 83.0 | 166.0 | 90 | 0.32 |
| 1/4-2 | 6.1 | 7.0 | 12.1 | 13.3 | 15.7 | 0.8 | 1.5 | 40.0 | 80.0 | 160.0 | 100 | 0.35 |
| 5/16-2 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 0.8 | 1.5 | 35.0 | 70.0 | 140.0 | 115 | 0.41 |
| 3/8-2 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 0.8 | 1.5 | 33.0 | 66.0 | 132.0 | 130 | 0.50 |
| 1/2-2 | 12.3 | 13.5 | 19.0 | 20.6 | 23.0 | 0.8 | 1.5 | 27.5 | 55.0 | 110.0 | 180 | 0.62 |
| 5/8-2 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 0.8 | 1.5 | 25.0 | 50.0 | 100.0 | 200 | 0.72 |
| 3/4-2 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 0.8 | 1.5 | 21.5 | 43.0 | 85.0 | 240 | 0.92 |
| 1-2 | 25.0 | 26.4 | 34.1 | 35.7 | 38.9 | 0.8 | 1.5 | 16.5 | 32.5 | 65.0 | 300 | 1.30 |
| 11/4-2 | 31.4 | 33.0 | 43.3 | 45.7 | 49.5 | 1.0 | 2.0 | 12.5 | 25.0 | 50.0 | 420 | 1.80 |
| 11/2-2 | 37.7 | 39.3 | 49.6 | 52.0 | 55.9 | 1.3 | 2.5 | 9.0 | 18.0 | 36.0 | 500 | 2.20 |
| 2-2 | 50.4 | 52.0 | 62.3 | 64.7 | 68.6 | 1.3 | 2.5 | 8.0 | 16.0 | 32.0 | 630 | 3.00 |
связаться с нами
Сопутствующие популярные продукты

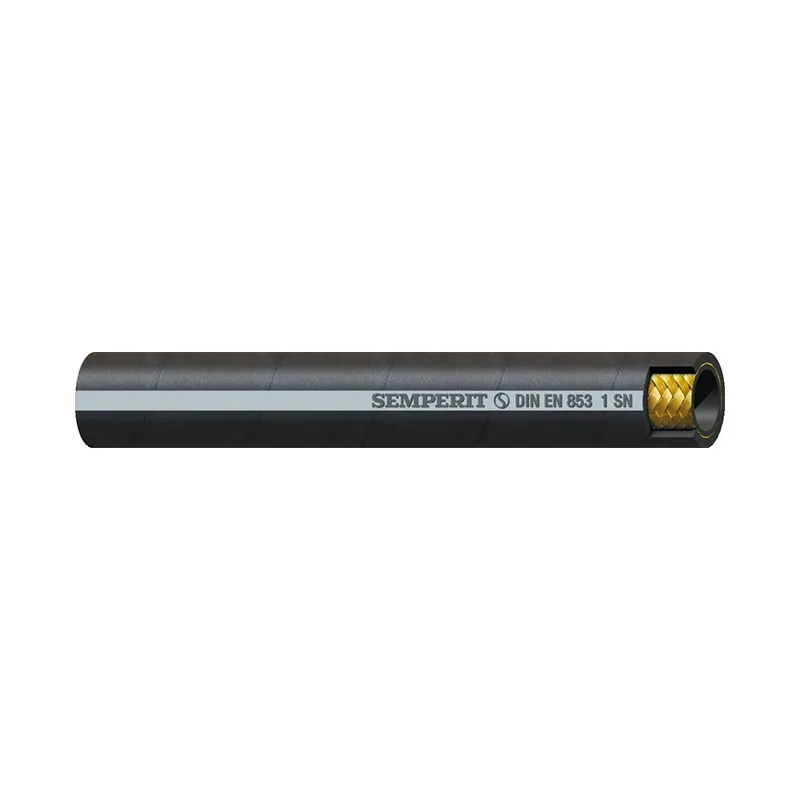

DIN EN 853 1SN SEMPERCOLD
